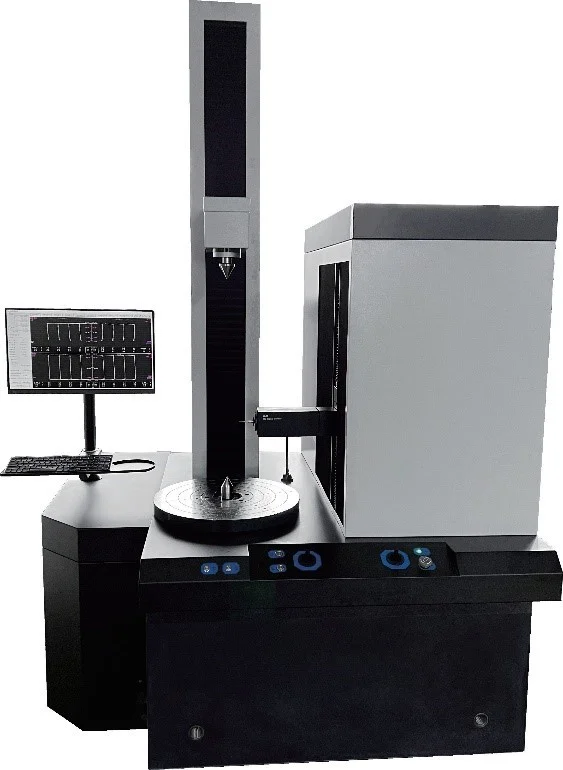

Зубоизмерительные машины Jinliang серии GA

Упрощенная версия Зубоизмерительных центров G-серии за счет замены цифрового 3D датчика Renishaw SP80H на цифровой квази-3D датчик W20 собственной разработки.

• Конструктив: Гранитное основание. Компактная конструкция основного измерительного блока, интегрированное рабочее место оператора, высокая точность и стабильность измерений.
• Механика: 4-х осевая измерительная система. Прямой привод поворотного стола, линейные серводвигатели Panasonic в осях X, Y, Z с направляющими на линейных подшипниках.
• Сенсорика: Угловые энкодеры Fagor. Линейные шкалы Renishaw. Цифровой сканирующий квази-3D датчик W-20.


Зубоизмерительные центры JinLiang GA-серии в стандартной комплектации предназначены для измерения параметров зуба на прямозубых и косозубых цилиндрических зубчатых колесах любого типа.

Опциональное ПО позволяет выполнять задачи по контролю червяков и червячных колес, прямозубых, косозубых конических зубчатых колес, конических передач со спиральным зубом, зубчатых реек.

Дополнительная комплектация позволяет контролировать шеверы, червячные и прорезные фрезы.

Цифровой квази-3D сканирующий датчик W-20 позволяет контролировать диаметральные размеры окружностей впадин и вершин, а также подходит для измерений «черновой» обработки, благодаря большому измерительному диапазону. Позволяет также контролировать линейно-угловые параметры, допуски формы и расположения на валах.
