Зубоизмерительные машины Jinliang серии G

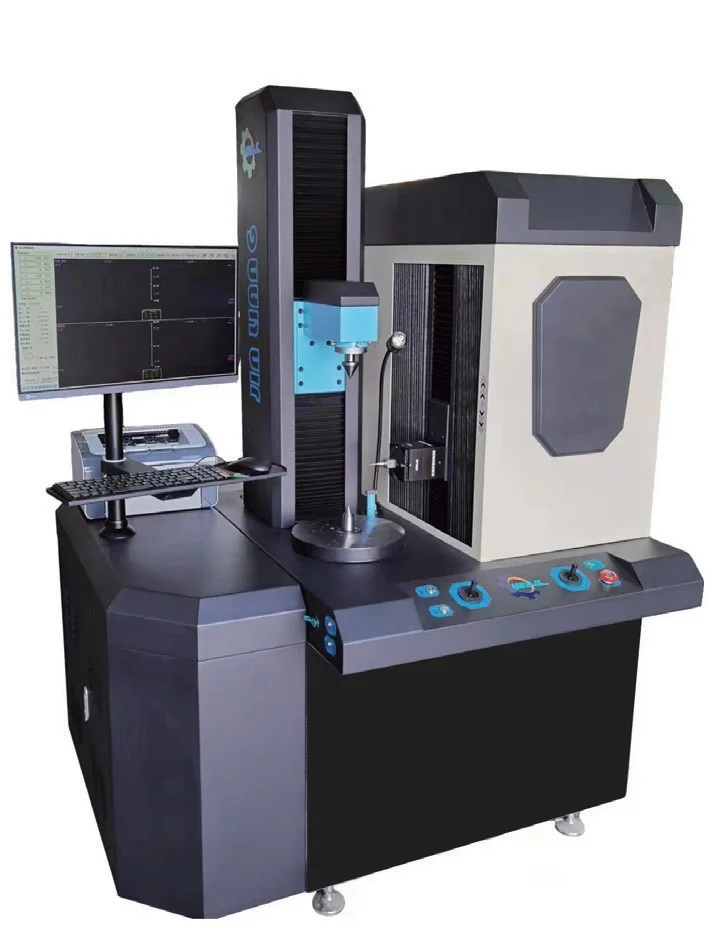

Зубоизмерительные центры JinLiang G-серии в стандартной комплектации предназначены для измерения параметров зуба на прямозубых и косозубых цилиндрических зубчатых колесах любого типа.

• Конструктив: Гранитное основание. Компактная конструкция основного измерительного блока, интегрированное рабочее место оператора, высокая точность и стабильность измерений.
• Механика: 4-х осевая измерительная система. Прямой привод поворотного стола, линейные серводвигатели Panasonic в осях X, Y, Z с направляющими на линейных подшипниках.
• Сенсорика: Угловые энкодеры Heidenhein. Линейные шкалы Renishaw. Цифровой сканирующий 3D датчик Renishaw SP80H.

Опциональное ПО позволяет выполнять задачи по контролю червяков и червячных колес, прямозубых, косозубых конических зубчатых колес, конических передач со спиральным зубом, зубчатых реек.

Дополнительная комплектация позволяет контролировать шеверы, червячные и прорезные фрезы.

Цифровой 3D-сканирующий датчик Renishaw SP80H позволяет контролировать диаметральные размеры окружностей впадин и вершин, а также подходит для измерений «черновой» обработки, благодаря большому измерительному диапазону. Позволяет также контролировать линейно-угловые параметры, допуски формы и расположения на валах.

Концепция модульной системы позволяет выполнить адаптацию к изменяющимся требованиям и предоставляет сохранность инвестиций для будущего. Исключительное использование высококачественных компонентов гарантирует длительное время работы машины.
