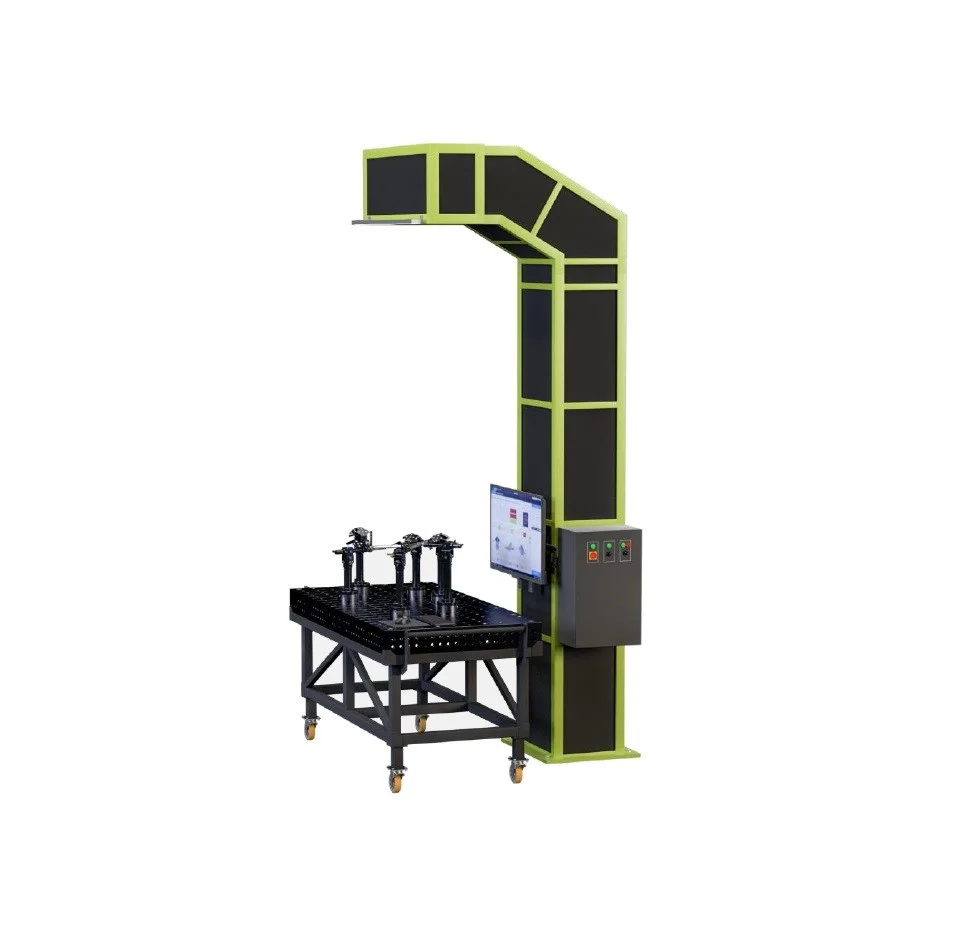

SpaceFix для сборки трубопроводов
Цена по запросу
Гибкий стапельный комплекс для сборки сварных и паяных трубопроводов по цифровой модели.
SpaceFix - гибкий стапельный комплекс с инновационным программным обеспечением для сборки сварных и паяных трубопроводов по цифровой модели. Области применения системы: космическая промышленность, ракето-, судо-, авиа-, двигателестроение, энергетическая промышленность и др.
Цифровые универсально-сборные приспособления SpaceFix успешно применяются в производстве трубопроводов на этапах:
- производства оснастки для сборки трубопровода на основе эталона или 3D модели;
- сборки трубопровода на стапеле;
- пайки/сварки трубопровода;
- контроля геометрии, сдачи БТК.
Время полного цикла работы ЦУСП – менее 2 часов, при повторной сборке – менее 1 часа. Цикл состоит из 4 этапов:
- Создание карты сборки в CAD-системе - 1 час.
- Подготовка стоек - 15 мин.
- Выставление стоек - 30 мин.
- Сборка трубопровода с концевыми элементами - 5 мин.
10 систем SpaceFix успешно внедрены в производство в России.
- Работа в условиях санкций.
- Легкая интеграция различных измерительных систем.
- В разработке отечественная измерительная система.
- Локализация производства на 90%.
- Отечественный производитель - внесен в реестр Минпромторга.
Сравнение типов систем для трубопроводов
| Точность выставления оснастки |
Степень цифровизации |
Степень универсаль ности |
Полный цикл подготовки оснастки |
Время переналадки оснастки |
Затраты на каждый новый стапель |
Занимаемые площади для 50 трубопроводов |
|
| Стапель на основе эталона |
0,1-1,0 мм | 0 % | 0 % | недели-месяц | 10 мин | ₽₽₽₽ | 1 |
| Стапель на основе 3D-модели |
0,1-1,0 мм | 20 % | 0 % | недели-месяц | 10 мин | ₽₽₽₽ | 1 |
| Станочное УСП |
0,1-1,0 мм | 40 % | 80 % | 2-5 смен | 2-4 смены | ₽₽₽ | 0,5 |
| ЦУСП | 0,1-0,2 мм | 100 % | 100 % | менее 2 часов | менее часа | ₽ | 0,2 |
