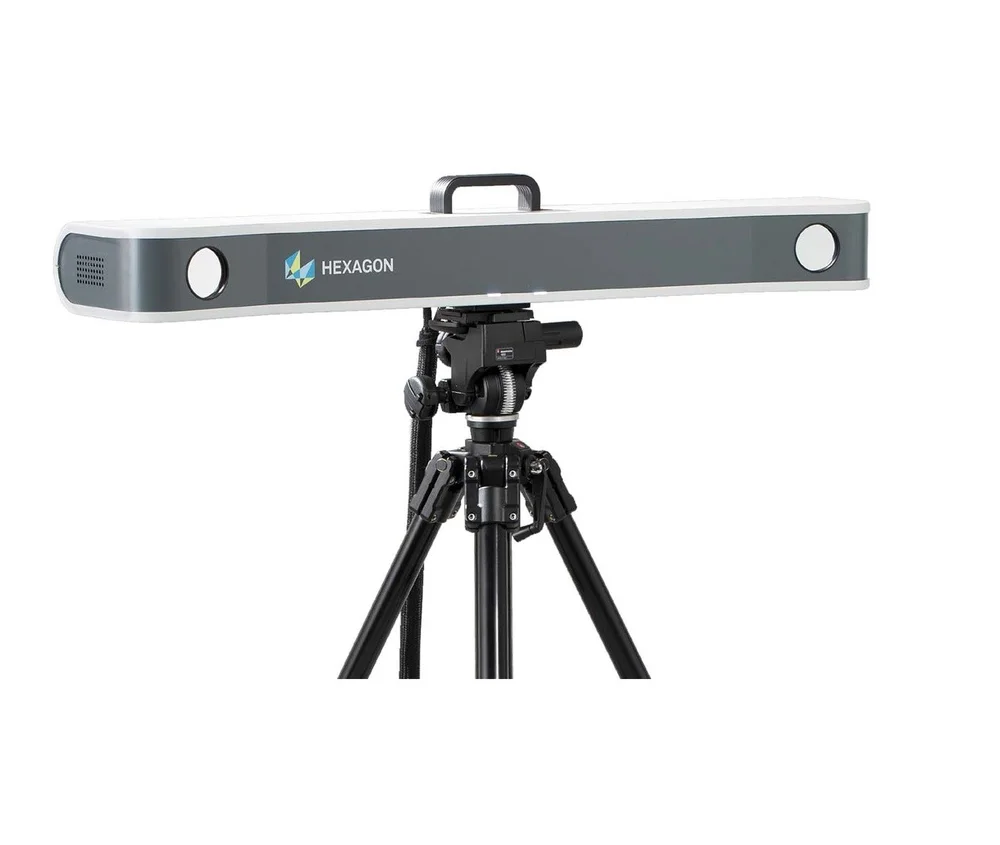

Система динамического контроля Aicon MoveInspect XR8

AICON MoveInspect XR8 используется для решения задач высокоточного контроля, слежения и позиционирования объектов в промышленных и цеховых условиях. Основанная на цифровых камерах портативная координатно-измерительная машина позволяет определять геометрию и изменения в 3D. Основанная на обновленной технологии AICON MoveInspect, система XR8 – это единственная система, способная измерять множество точек одновременно. Это делает её значительно быстрее для многих задач, что сокращает время и ведет к снижению затрат.

Работа с условиях производственных цехов

2 цифровые камеры высокого разрешения (8 мегапикселей) размещаются в закрытом корпусе на балке. Камеры оборудованы ИК вспышками, которые подсвечивают объект в невидимом спектре, что делает систему независимой от внешних условиях освещенности. Очень жесткая конструкция системы позволяет использовать её даже в жестких производственных условиях. Калибровки в реальных условиях измерения сведены к минимуму, как следствие сокращается общее время измерения. Благодаря функции «динамической привязки» система автоматически определяет и компенсирует влияние шума, вибрации и изменения положения объекта.

MoveInspect XR8 захватывает объекты размером от одного до нескольких метров и применима для решения различных статических и динамических задач измерения. Цифровые камеры захватывают любой вид меток, будь то метки на компоненте или мети на ручном измерительном щупе MI.Probe. Полученные изображения автоматических обрабатываются в программном обеспечении, и рассчитываются 3D-данные в реальном времени.

Простое измерение щупом – высокая точность результатов

При помощи ручного щупа AICON MI.Probe объекты могут быть легко измерены контактным методом. Отсутствует какая-либо ограничивающая механическая связь и кабели между щупом и основной системой. Полная свобода перемещений делают работу оператора комфортной особенно с стесненных условиях, например, при измерении сложной оснастки. Перебазирование сенсора зачастую не требуется, достаточно лишь, чтобы щуп попадал в зону видимости.

Ускорение сборки и позиционирования

Система MoveInspect XR8 позволяет сократить время на операции сборки и позиционирования и даже заменить собой в некоторых случаях дорогостоящую сборочную оснастку. Система отслеживает положение компонентов и выдаёт оператору указания в процессе позиционирования. После выставления компонентов система мгновенно выдаёт обратную связь по точности всей сборки. А также: сравнение с CAD-моделями, измерение размеров и погрешностей формы и расположения, позиционирования и совмещение компонентов, анализ деформаций.
