Поворотные столы для КИМ

Технические ограничения при контроле размерных параметров деталей малых размеров и сложных форм требуют многократной замены контактных зондов.

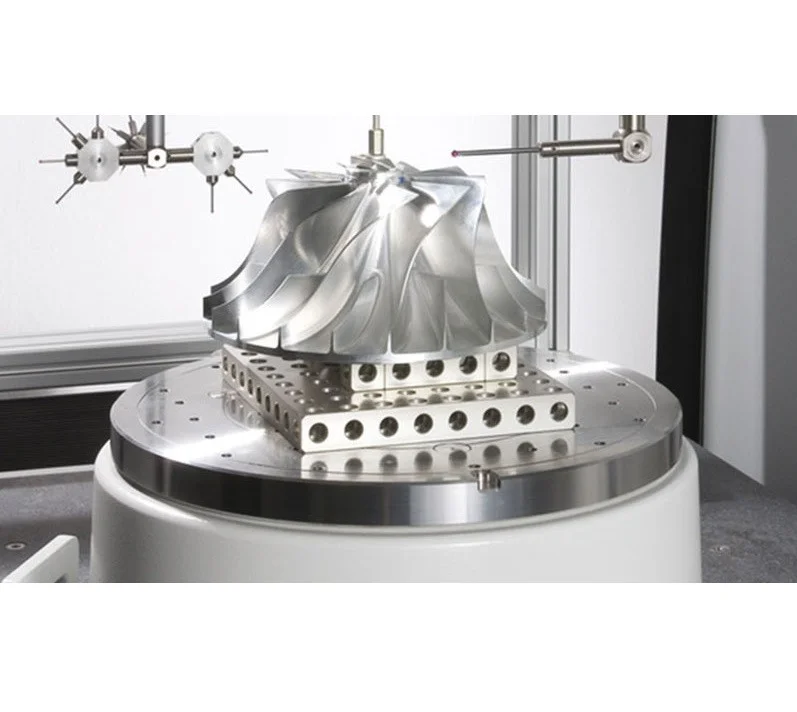

При использовании поворотного стола и при обследовании таких деталей, как коленчатые, кулачковые валы, винтовые роторы компрессоров, рабочие колеса (диски) турбин и монолитные диски с турбинными лопатками могут быть выполнены прямые измерения и в пределах доверительных интервалов. Такие поворотные столы доступны для применения с КИМ различных моделей.

Прецизионные поворотные столы на механических опорах и имеющие точность позиционирования на уровне ± 1 угловых секунды доступны, как изделия, адаптированные для применения с КИМ. Верхняя поверхность стола и станина обработаны на прецизионном оборудовании и подвергались чистовому шлифованию для удаления слоя стабилизированного чугуна, а также на рабочей поверхности таких столов имеются Т-образные пазы / гнезда для крепления на болтах. Примененные высококачественные прецизионные механические опоры регулируются для исключения всех видов смещений, как в радиальном, так и в осевом направлении и эксплуатируются в предварительно слабо нагруженном состоянии.

Размерные параметры доступных поворотных столов для КИМ:

• Ø 300 мм
• Ø 400 мм
• Ø 500 мм
• Ø 600 мм
• Ø 700 мм
• Ø 1000 мм
• Ø 1200 мм

Поворотные столы от компании Leitz – новые возможности в технике измерений с вращением

Обычно при выполнении координатных измерений существуют ограничения при контроле размерных параметров деталей, что требует многократной смены контактных зондов, например, при измерениях малых и сложных по форме зон в шестернях с внутренним зацеплением. При использовании поворотного стола и при обследовании таких деталей, как коленчатые, кулачковые валы, винтовые роторы компрессоров, рабочие колеса (диски) турбин и монолитных дисков с турбинными лопатками измерения могут быть выполнены напрямую и в пределах доверительных интервалов.

В зависимости от требований приложений обеспечена возможность выбора из нескольких моделей поворотных столов от компании Leitz, а именно:

• столы моделей Leitz oRT 2, 4 и 6 – модели накладного опорного стола диаметром 200 мм, 400 мм и 600 мм;
• столы моделей Leitz iRT 2, 4 и 6 – это столы, которые встраиваются в рабочий координатно-измерительный стол Leitz PMM-C, Leitz Reference HP/Xi, Leitz PMM-F без уменьшения диапазона измерений по оси Z.
