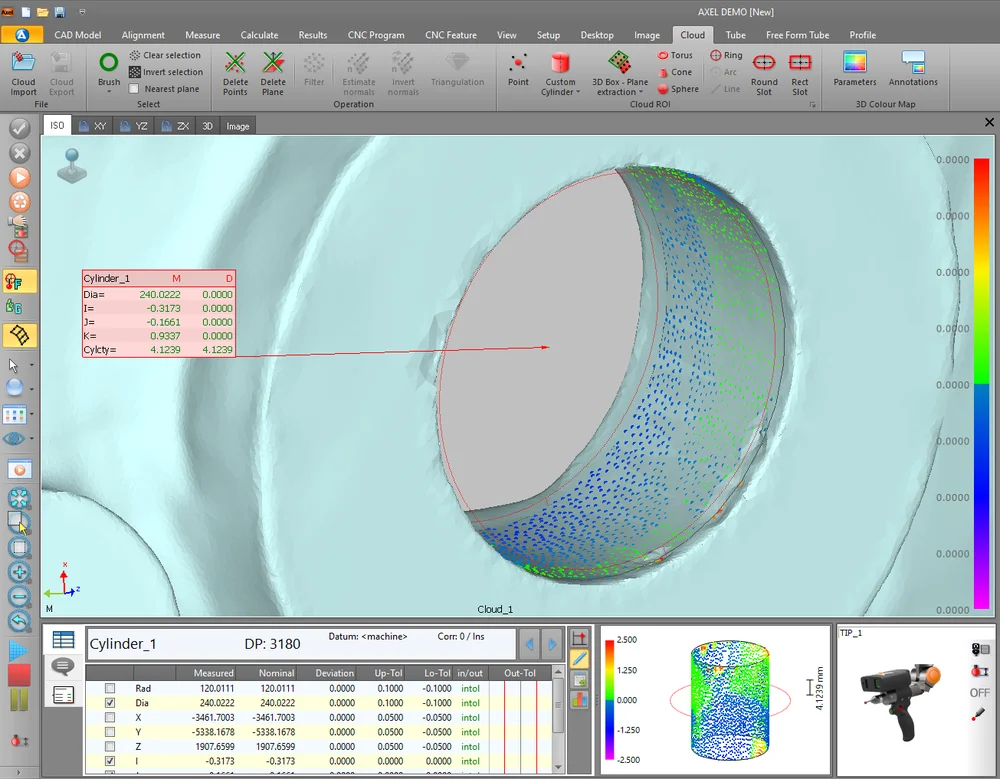

ПО Axel Cloud

Axel Cloud — это решение для портативных измерительных рук, а также для мультисенсорных измерительных систем. Он расширяет функциональность пакета Axel с помощью анализа облаков точек.

С помощью Axel Cloud можно проводить ряд операций с облаком точек. Программа предоставляет облачный инструментарий для извлечения геометрических элементов из облаков точек, методы наилучшего выравнивания облаков и профилей, а также цветовые карты данных.

• Контроль облака точек
• Инструментарий для анализа и работы с облаком данных: извлечение размеров из облаков точек, полигональных моделей и номинальных размеров из модели САПР.
• Функции выравнивания для любых задач контроля.

Благодаря многочисленным механизмам измерений и сертифицированным математическим алгоритмам, Axel Cloud позволяет пользователям быстро и просто извлекать всю необходимую информацию из 3D-данных.

Импорт и экспорт данных САПР

Извлекайте измеренные геометрические размеры из облаков точек, полигональных моделей или точек, измеренных щупом. Номинальные характеристики и размеры извлекаются непосредственно из модели САПР.

Поддерживаемые устройства

Программное обеспечение Axel взаимодействует с широким спектром измерительных устройств, таких как портативные измерительные системы, 3d-сканеры, КИМ с ручным управлением и ЧПУ, а также видеоизмерительные машины.

Сканирование облачных данных

Axel Scan поддерживает различные измерительные устройства для сбора данных в реальном времени. Программа также может работать в автономном режиме, импортируя облачные данные, сохраненные в виде сеток или неорганизованных точек данных.

Импорт CAD-модели

Предусмотрены интерфейсы к различным форматам САПР. К ним относятся IGES, CATIA v4 и v5, ProEngineer, STEP, VDA.

Карта отклонений

Рассчитайте отклонения сканированных облаков от номинальной модели и проанализируйте их с помощью цветовой карты.

Прямое извлечение данных

Набор инструментов для извлечения геометрических элементов непосредственно из облака/сетки без использования номинальной модели САПР. Доступные функции включают в себя: точку, цилиндр, плоскость, тор, конус, сферу, кольцо, прямоугольную и круглую прорезь.

Извлечение из САПР

Автоматическое извлечение геометрических элементов из сетки. Элементы, которые были ранее определены из модели САПР, автоматически измеряются на сетке.

Операции с облаком точек

Очистка, фильтрация и создание сеток из отсканированных точек данных.

Лучшее соответствие при выравнивании из облака

Лучше всего подходит для согласования измеренного облака с номинальной моделью САПР. Доступно автоматическое или ручное предварительное выравнивание точек поверхности.

Наилучшее соответствие из профиля

Лучше всего подходит для совмещения измеренного поперечного сечения облака с номинальным поперечным сечением САПР.

Выравнивание позиций нескольких устройств

Этот механизм выравнивания позволяет перемещать измерительное устройство, а затем продолжать получать данные по расширенному участку измеряемой детали.
