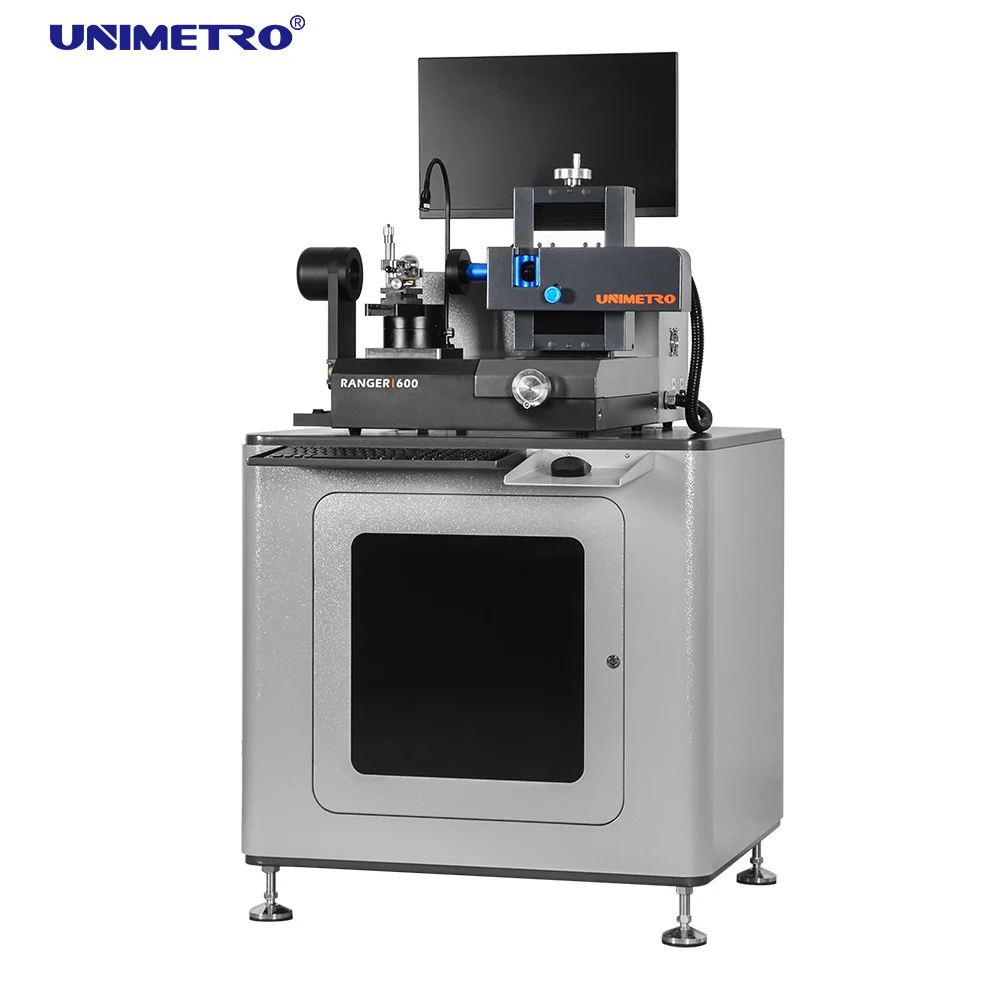

Система контроля и измерения инструмента UNIMETRO RANGER600 – универсальная измерительная машина с гибкой системой освещения для контроля геометрии сверл, фрез и зенковок в режиме отраженного света. Благодаря компактной конструкции и высокой стабильности RANGER600 можно использовать в метрологической лаборатории, на участке приема готовых изделий или непосредственно в производственном цехе.

Измерительное ПО Cutting Tool делает RANGER600 лучшим решением для всех типов задач контроля металлорежущего инструмента: от быстрой проверки отдельных критериев (внешний контур, углы) до полного контроля специальной геометрии инструмента.

С помощью RANGER600 легко выполняется процесс измерения в формате «УСТАНОВИТЬ-ИЗМЕРИТЬ ПРОАНАЛИЗИРОВАТЬ». Такой принцип обеспечивает высокую эффективность работы. Результаты измерений выводятся в виде подробного отчета в формате Excel или в виде CAD-модели для дальнейшего анализа и обратного проектирования.

Конструктивные особенности:

• Эргономичный дизайн и надежная конструкция.
• Высокоточный V-образный блок для удобного закрепления и выравнивания контролируемого инструмента.
• Механически фиксированный угол измерения 0 градусов и 90 градусов доступны на поворотном столе системы.
• Высокоточный угловой энкодер, встроенный в поворотный стол, обеспечивает точное определение угла разворота.
• Автоматическая система управления освещением
• 8-ми секционное программируемое светодиодное кольцевое освещение, а также контурное освещение и дополнительное освещение со свободным
• углом для контроля любых параметров инструмента.
• Автоматическое обнаружение кромок, быстрое измерение угла с помощью сетки, функция сравнения элементов с CAD.
• Быстрый вывод результатов измерения в формате EXCEL или в виде CAD файла.
• Опционально доступны камера большего разрешения и объективы с различной кратностью увеличения.
