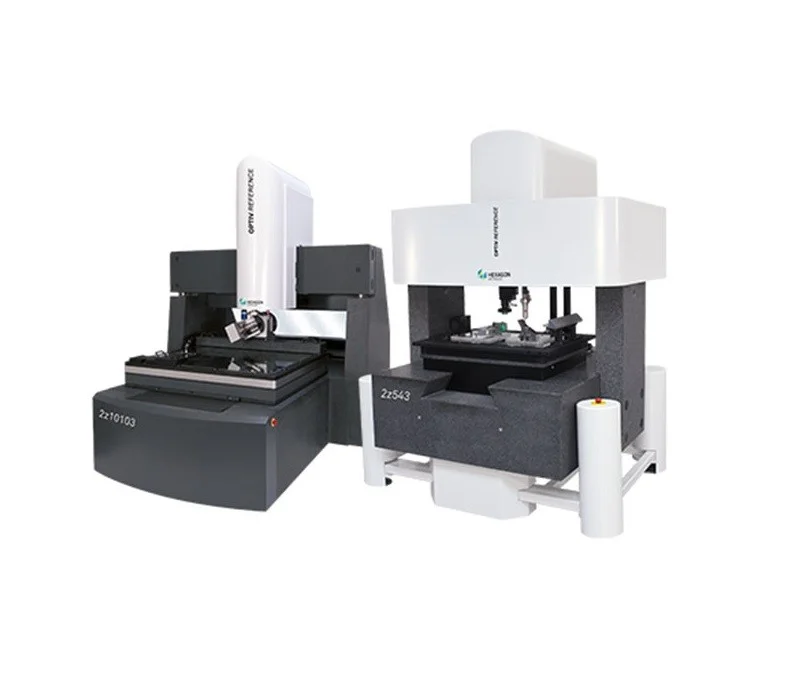

Мультисенсорная машина Optiv Reference

У Optiv Reference наивысшие позиции в спектре возможностей для проектирования и точности измерений. Машины обеспечивают высокоточные 3D-измерения с очень жесткими производственными ограничениями по допускам. Применение жесткой гранитной конструкции в сочетании с наиболее современными материалами, аэростатическими опорами по всем осям, а также оптимизированная система подавления вибраций, безусловно, обеспечит надежные результаты при измерениях.

На всех моделях Reference может использоваться полный набор датчиков и широкий набор дополнительного оборудования (конструкция Optiv Dual Z-Design), такого как градуировочные головки с электроприводом, контактные и сканирующие датчики, поворотные столы и двойные поворотные столы. Выбор машин серии Optiv Reference - это оптимальное решение для обеспечения сложных, высокоточных 3D-измерений обрабатываемых деталей.

Особенности конструкции Optiv Reference

Стремление к повышению точности измерений определяло цель разработки КИМ серии Optiv Reference. Базовая конструкция состоит из мелкозернистого гранитного основания с фиксированным мостом и подвижным столом. Направляющая типа "ласточкин хвост" является главной особенностью прецизионного измерительного стола по координате Y. Опоры основания машины на интегрированном подрамнике с четырьмя колоннами, оснащены дополнительными амортизаторами. По всех координатным осям применены газостатические подшипники качения с предварительным натягом. Перемещение по всем осям обеспечивается через центр их масс с использованием шариковых ходовых винтов с компенсацией ходовых зазоров по координатным осям и использованием сервоприводов постоянного тока с замкнутыми контурами управления и с системой регулирования скорости.
