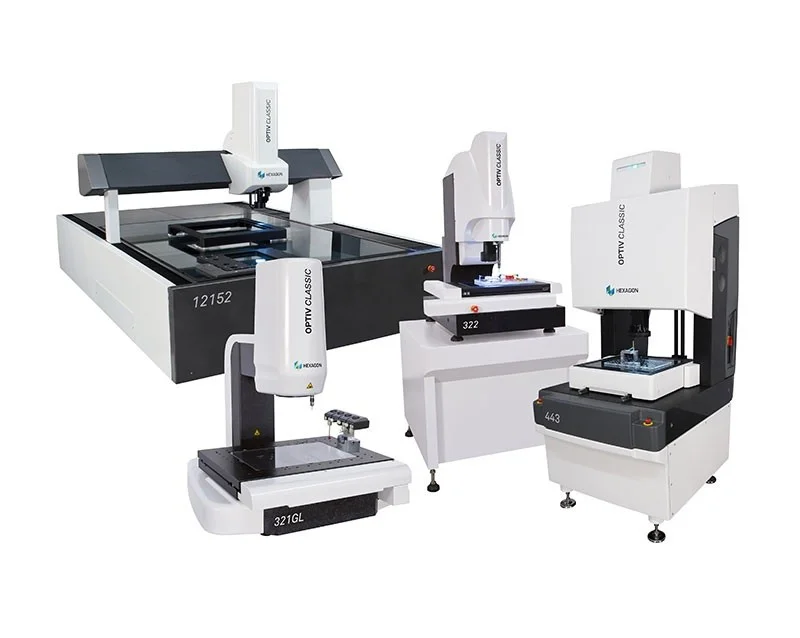

Мультисенсорная машина Optiv Classic

Координатно-измерительные машины Optiv Classic доступны в широком диапазоне размеров и имеют полный набор датчиков. Конструкция КИМ обеспечивает хороший доступ к измерительному столу со всех сторон, облегчая установку деталей на поддонах, а также ручную подачу деталей. При изменении места использования измерительную машину можно передвинуть с помощью ручного подъемного механизма и быстро возобновить измерения на новом месте, используя функции plug&play.

Optiv Classic - это оптическая измерительная система на которую возможна (опционально) установка контактной измерительной головки TESASTAR. Технология оптических измерений основывается на контроле измеряемой детали лежащей на стеклянном столике посредством оптической системы, снабженной цветной камерой, расположенной за системой линз. Так как измерение основано на анализе изображения, поэтому становится критичен тип подсветки детали.

Подсветка деталей

Проходящий свет. Крепится под стеклянным столиком, позволяет видеть профиль детали. Кольцевое освещение. Крепится на тубусе, позволяет высвечивать элементы деталей, расположенные на верхних плоскостях деталей. Коаксиальное освещение. Предназначено для подсветки глухих отверстий и проточек. Позволяет измерять цилиндрические детали, установленные вертикально.
