Специализированный стол под измерительную руку: надежная основа метрологического контроля

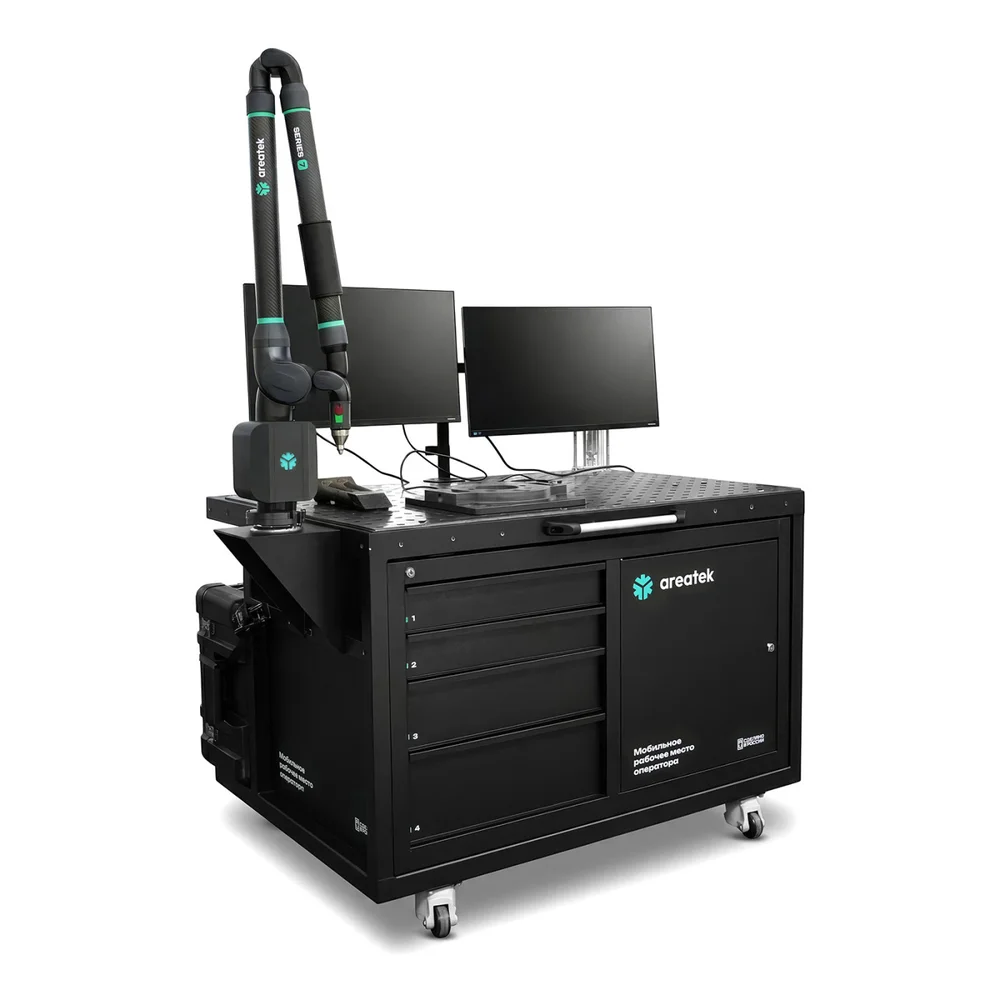

Мобильное место оператора (ММО) разработанное специально под измерительную руку (манипулятор) PMT ALPHA ARM — это законченное технологическое решение для проведения высокоточных измерений и сканирования прямо в цеху. Стол объединяет в едином комплексе рабочую зону, автономное электропитание, системы хранения оснастки и транспортировочную базу, превращая измерительную руку в мобильный и универсальный метрологический пост.

Конструктивные преимущества и защита точности измерений

• Единая жесткая база для защиты от погрешностей: Стальная столешница смонтирована на усиленный металлический каркас и подстолье. Направление совместной жесткости конструкции позволяет устанавливать контролируемую деталь и измерительную руку на единое основание. Это исключает влияние вибраций и нестабильности цехового пола: взаимное положение обмеряемого объекта и реперных точек остается неизменным при перемещении руки с одной позиции на другую.

• Сетка отверстий для оснастки «SOLID-FIX»: Для быстрой и жесткой фиксации контролируемых деталей на поверхностях столешницы предусмотрена сетка резьбовых отверстий М8 с шагом 50×50 мм.

• 4 варианта установки измерительной руки:

  1. На столешнице — через стандартное базовое основание (предусмотрено 8 позиций с резьбовыми отверстиями);

  2. На съемном консольном инструментальном столике — вынос манипулятора за пределы столешницы освобождает 100% полезной площади стола для крупных и листовых изделий;

  3. На магнитной подставке — быстрый монтаж на стальную поверхность столешницы;

  4. Через специализированный адаптер — монтаж на столешницу или консольный столик.


Интеллектуальная система электропитания и автономность

• Бесперебойная работа (ИБП / UPS): Встроенный блок управления ИБП и устройство защитного отключения (УЗО) предохраняют чувствительную электронику измерительной руки и компьютера от скачков напряжения и незапланированных отключений сети.

• Продуманная разводка розеток: На боковых фасадах тумб расположены 2 блока по 4 защищенные (UPS) розетки для подключения портативно-измерительной руки, ноутбука и дополнительного монитора.

• Силовая розетка для цехового оборудования: Отдельная незащищенная розетка предназначена для подключения вспомогательного мощного инструмента (промышленного пылесоса, клеевого пистолета и др.).

• Вытяжная сетевая катушка: Встроенный сетевой удлинитель со световой индикацией питания обеспечивает удобное подключение стола к цеховой сети.

Организация рабочего места и эргономика оператора

• Модульная система хранения: В состав стола входят тумба блока электропитания и тумба с выдвижными ящиками, оснащенными персональными ложементами. Ложементы обеспечивают порядок и сохранность калибровочных сфер, крепежа, инструмента, адаптеров и съемных элементов стола (съемной ручки, консолей).


• Специальный отсек под кейс измерительной руки: В нише подстолья предусмотрено место для транспортировки штатного кейса. Кейс заводится ручкой вверх и надежно фиксируется вытяжной стропой с трещоткой и автоматическим сматыванием.

• Удобное размещение ПК и монитора: Съемная консоль под ноутбук монтируется через пластину-адаптер на каркас стола. Опционально стол комплектуется кронштейном под крупноформатный внешний монитор и открытой нишей для его хранения.

Мобильность, такелаж и транспортировка

• Уверенное движение по цеху: Стол под измерительную руку оснащен 6 усиленными поворотными колесами (3 пары), что позволяет легко преодолевать неровности пола, температурные швы и кабельные желобы.

• Надежное позиционирование на месте: При проведении измерений поворотные колеса блокируются фиксаторами, а 8 резьбовых домкратов выкручиваются до полного снятия нагрузки с колес, обеспечивая абсолютную статичность.

• Готовность к перемещению кран-балкой: В столешнице и каркасе предусмотрены технологические отверстия под штатные рым-болты (хранятся в ложементе). Конструкция рассчитана на строповку с применением канатных строп (типы 1 СК, 2 СК, 4 СК) под углом не более 90̊.

• Безопасная межцеховая и автотранспортировка: В нижней части каркаса расположены рым-болты под стропы и упоры под вилы штабелера. Для транспортировки в кузове автотранспорта предусмотрено раскрепление за нижний ряд отверстий М8 или раму с использованием жестких подпорок под раму подстолья.

• Защита от несанкционированного перемещения: В нижнем каркасе установлен рым-болт под цепь с замком, выполняющий функцию «противоугонного» устройства на месте стоянки.
