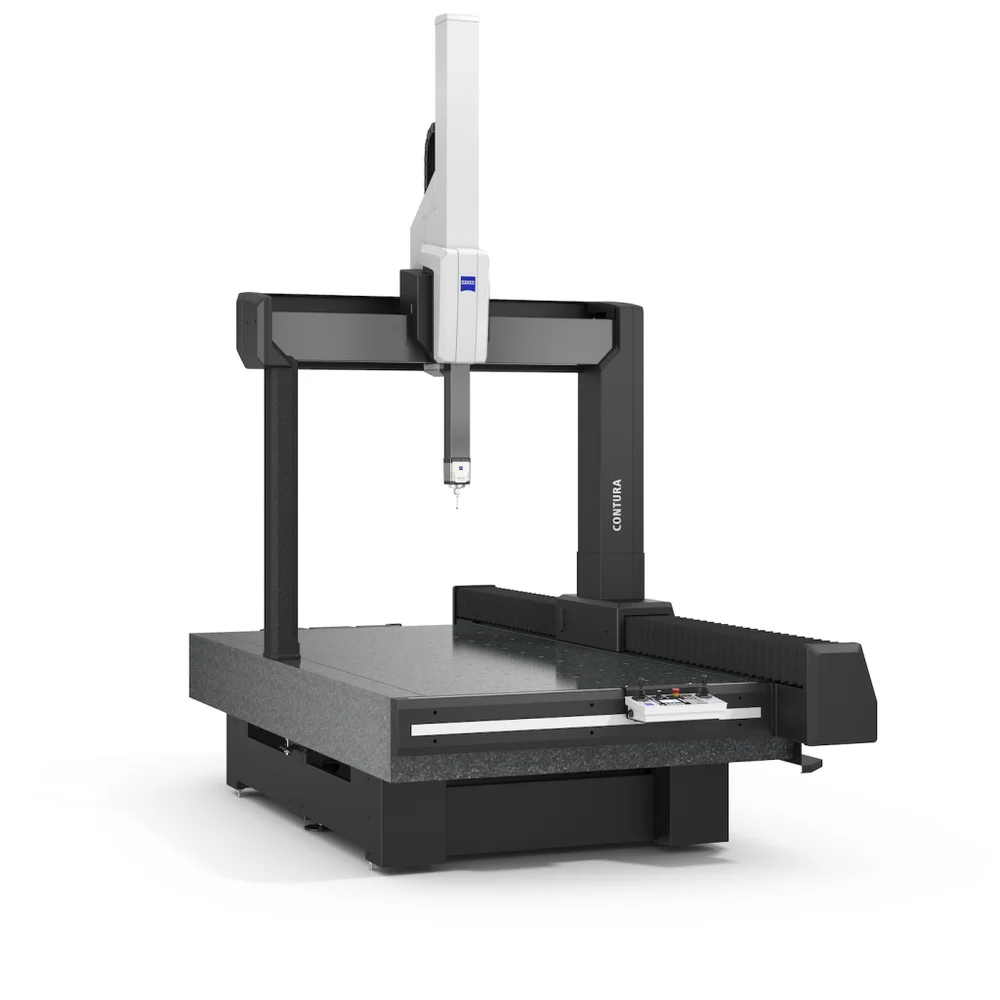

ZEISS CONTURA — высокоточная координатно-измерительная машина (КИМ), разработанная для решения широкого спектра задач контроля качества, измерений геометрии и реверс-инжиниринга. Благодаря поддержке технологии mass и единому интерфейсу для различных измерительных датчиков, система легко адаптируется под меняющиеся производственные требования и остается актуальной на протяжении многих лет эксплуатации.

Новое поколение ZEISS CONTURA сочетает высокую производительность, гибкость конфигурации, эргономичность и готовность к цифровому производству в рамках концепции Industry 4.0.

Преимущества ZEISS CONTURA

• поддержка контактных и оптических датчиков на одной платформе;
• быстрое переключение между различными измерительными технологиями;
• высокая скорость измерений при сохранении точности;
• возможность четырехосевых измерений;
• широкий выбор конфигураций и размеров;
• готовность к автоматизации и цифровому производству;
• эргономичная конструкция и компактные размеры.

Максимальная гибкость благодаря технологии mass

Технология mass позволяет использовать широкий спектр измерительных датчиков ZEISS на одной координатно-измерительной машине. Замена измерительных головок выполняется быстро и без сложной перенастройки оборудования.

На ZEISS CONTURA могут использоваться:

• контактные измерительные датчики;
• оптические датчики;
• активные и пассивные измерительные системы;
• датчики с фиксированными и поворотными щупами.

Такой подход обеспечивает максимальную универсальность при решении различных задач контроля качества.

Оптические измерения и 4-осевое сканирование

В сочетании с поворотным столом ZEISS Rotary Table RT-RB 100-1 координатно-измерительная машина ZEISS CONTURA поддерживает выполнение оптических измерений в четырехосевом режиме.

Использование технологии ZEISS LineScan One позволяет значительно повысить производительность контроля сложных поверхностей и деталей с высокой степенью детализации.

Расширенный измерительный объем

Система оснащается компактным сканирующим датчиком ZEISS VAST XXT TL3, который благодаря своей конструкции увеличивает полезный измерительный объем машины.

Это позволяет выполнять контроль более крупных и сложных деталей без ограничений по доступу к измеряемым поверхностям.

Поддержка контактных и оптических датчиков

ZEISS CONTURA объединяет возможности нескольких измерительных технологий в одной системе:

• 2D-видеодатчики;
• хроматические датчики белого света;
• лазерные триангуляционные сканеры;
• контактные измерительные головки.

Благодаря этому одна КИМ может использоваться как для классических контактных измерений, так и для высокоскоростного бесконтактного контроля.

Эргономичная конструкция

ZEISS CONTURA разработана для комфортной работы даже в условиях ограниченного пространства измерительной лаборатории.

Оптимизированные габариты машины и продуманная эргономика обеспечивают:

• удобный доступ к измерительной зоне;
• комфортную загрузку деталей;
• эффективную работу оператора в течение всей смены;
• рациональное использование производственных площадей.

Готовность к Industry 4.0

Координатно-измерительная машина ZEISS CONTURA поддерживает цифровые сервисы ZEISS Smart Services, которые позволяют:

• контролировать состояние оборудования в режиме реального времени;
• отслеживать производительность измерительной системы;
• получать данные удаленно;
• планировать техническое обслуживание на основе фактической загрузки оборудования

Размеры под любые задачи

Для решения различных производственных задач ZEISS CONTURA доступна в нескольких исполнениях:

• от компактной версии 7/7/6;
• до крупногабаритной конфигурации 12/24/10.

Это позволяет подобрать оптимальную координатно-измерительную машину как для небольших деталей, так и для крупных изделий сложной формы.

Высокая производительность измерений

ZEISS CONTURA обеспечивает минимальное время контроля при сохранении высокой точности измерений.

Высокая скорость достигается благодаря технологиям:

• ZEISS VAST navigator — интеллектуальная оптимизация траектории измерений;
• ZEISS VAST performance — ускоренное сканирование сложных поверхностей;
• измерительным головкам серии ZEISS VAST.

Такое сочетание позволяет существенно повысить производительность метрологического контроля.

Дополнительные опции:

HTG (High Temperature Gradient)

Опция HTG позволяет выполнять высокоточные измерения даже при значительных температурных колебаниях.

Плавающие стеклокерамические шкалы компенсируют температурные воздействия и обеспечивают стабильную точность измерений в расширенном диапазоне рабочих температур.

Гибкий поворотный стол

Поворотный стол может устанавливаться непосредственно в измерительную зону и при необходимости быстро выводиться из нее.

Преимущества:

• измерения в четырех осях;
• повышение точности контроля сложных деталей;
• расширение возможностей автоматизированного измерения.

Автоматическая смена щупов ProMax E

Система ProMax E автоматически выполняет замену измерительных щупов без участия оператора.

Преимущества:

• полный доступ ко всему измерительному объему;
• безопасная и точная смена измерительных систем;
• сокращение времени контроля.

Защитные кожухи

Дополнительные защитные гармошки предотвращают попадание пыли, грязи и производственных загрязнений на направляющие координатно-измерительной машины.

Safety Position для автоматизированных линий

Опция Mini-SiPos обеспечивает безопасное взаимодействие КИМ с роботами, манипуляторами и крановыми системами.

Система передает информацию о безопасном положении оборудования и предотвращает возможные столкновения в автоматизированных производственных комплексах.

Области применения ZEISS CONTURA

Координатно-измерительная машина ZEISS CONTURA применяется для:

• высокоточного контроля геометрии деталей;
• серийного и приемочного контроля продукции;
• измерения сложных поверхностей;
• контроля изделий машиностроения;
• автомобильной промышленности;
• аэрокосмической отрасли;
• приборостроения;
• производства пресс-форм и оснастки;
• реверс-инжиниринга и цифровизации изделий.

ZEISS CONTURA — универсальная координатно-измерительная машина нового поколения, объединяющая контактные и оптические технологии измерений, высокую производительность и готовность к задачам современного цифрового производства.
