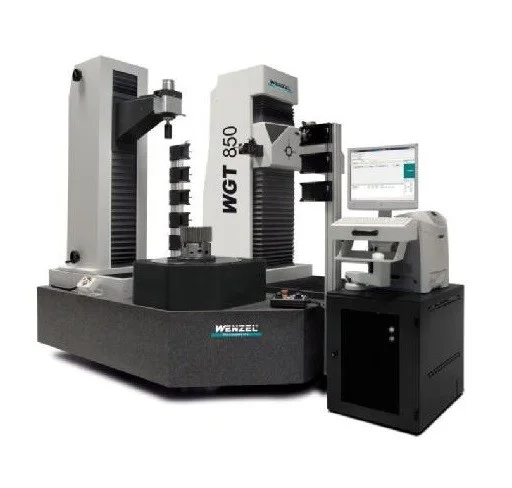

Машина Wenzel WGT 850 для измерения зубчатых колёс

Зубоизмерительная машина Wenzel WGT 850 от ведущей мировой компании Wenzel (Германия) для измерения зубчатых колес и деталей вращения диаметром до 850 мм (опционально до 1000 мм). Первая в серии WGT модель с активным демпфированием (виброизоляцией) в стандартной комплектации.

Машина отлично подходит для измерений деталей авиационных двигателей и судовых механизмов. КИМ WGT 850 эргономична, проста в использовании и предлагает широкие возможности измерений.

• Измерение прямозубых и косозубых цилиндрических колес.
• Диаметр заготовки - до 850 (1000) мм, ширина - 800 мм.
• Активная система виброизоляции.
• Легкая загрузка/разгрузка благодаря скользящей базе заднего центра.
• Гранитная станина, поворотный высокопрецизионный стол.
• Система непрерывного сканирования по 4 осям.
• Установка патрона с ручным зажимом.

Модели WGT оборудованы измерительными системами от компании «Reninshaw», в стандартном варианте использующих датчики SP600M и SP80H.

Программное обеспечение машины производит обработку полученных измерений. Различные программные модули могут создавать отчеты и давать оценки по результатам измерений, такие как:

• профиль и угол наклона;
• шаг и биение;
• оценка приработанных колес;
• графики отклонений (K-чарты);
• выработка зубьев и впадин, пятно контакта;
• червяки и червычные колеса;
• контроль роторов;
• толщина зуба, ширина зуба, размеры по одному и двум шарикам, а также по роликам;
• топографическое представление торцового профиля;
• измерение распределительных валов и шлицев.
