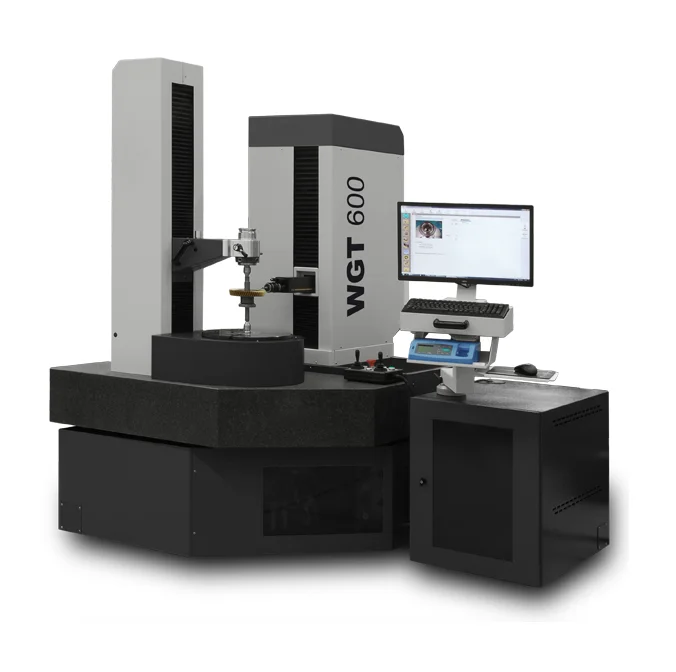

Машина Wenzel WGT 600 для измерения зубчатых колёс

Зубоизмерительная машина Wenzel WGT 600 от ведущей мировой компании Wenzel (Германия) для измерения и анализа деталей вращения диаметром до 600 мм. В стандартной комплектации прибор проводит измерения зубчатого венца с шириной максимум 650 мм, а в расширенной - до 800 мм.

Машина подойдет для измерений в сфере машиностроения: грузовой транспорт, железнодорожные трансмиссии, строительные и сельскохозяйственные машины. КИМ WGT 600 эргономична и проста в использовании, предлагает широкие возможности измерений.

Модели WGT оборудованы измерительными системами от компании «Reninshaw», в стандартном варианте использующих датчики SP600M и SP80H.

• Измерение прямозубых и косозубых цилиндрических колес.
• Диаметр заготовки - до 600 мм, ширина - 650 (800) мм.
• Гранитная станина, поворотный высокопрецизионный стол.
• Система непрерывного сканирования по 4 осям.
• В стандартный комплект ПО входят модули для измерения прямозубых и конических колес.
• Простота в эксплуатации и эргономичность.

Программное обеспечение машины производит обработку полученных измерений. Различные программные модули могут создавать отчеты и давать оценки по результатам измерений, такие как:

• профиль и угол наклона;
• шаг и биение;
• оценка приработанных колес;
• графики отклонений (K-чарты);
• выработка зубьев и впадин, пятно контакта;
• червяки и червычные колеса;
• контроль роторов;
• толщина зуба, ширина зуба, размеры по одному и двум шарикам, а также по роликам;
• топографическое представление торцового профиля;
• измерение распределительных валов и шлицев.
