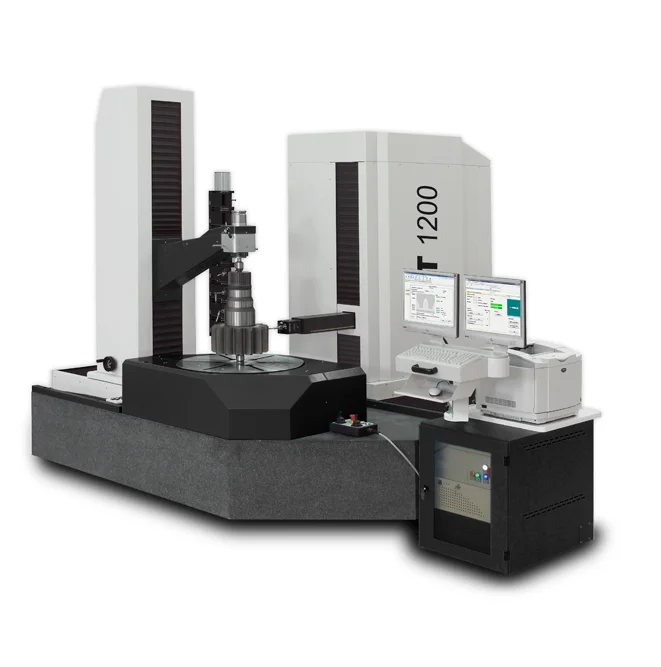

Машина Wenzel WGT 1200 для измерения зубчатых колёс

Зубоизмерительная машина Wenzel WGT 1200 от ведущей мировой компании Wenzel (Германия) для измерения компонентов и деталей вращения  крупногабаритной техники и производственного оборудования диаметром до 1200 (1600) мм. Самая большая в серии WGT модель, оснащена передвижной базой заднего центра и системой активного демпфирования (виброизоляцией).

WGT 1200 эргономична, проста в использовании и предлагает широкие возможности измерений.

• Измерение прямозубых и косозубых цилиндрических колес.
• Диаметр заготовки - до 1200 (1600) мм, ширина - 1000 мм.
• Активная система виброизоляции.
• Легкая загрузка/разгрузка благодаря скользящей базе заднего центра.
• Гранитная станина, поворотный высокопрецизионный стол.
• Система непрерывного сканирования по 4 осям.
• Установка патрона с ручным зажимом.

Модели WGT оборудованы измерительными системами от компании «Reninshaw», в стандартном варианте использующих датчики SP600M и SP80H.

Программное обеспечение машины производит обработку полученных измерений. Различные программные модули могут создавать отчеты и давать оценки по результатам измерений, такие как:

• профиль и угол наклона;
• шаг и биение;
• оценка приработанных колес;
• графики отклонений (K-чарты);
• выработка зубьев и впадин, пятно контакта;
• червяки и червычные колеса;
• контроль роторов;
• толщина зуба, ширина зуба, размеры по одному и двум шарикам, а также по роликам;
• топографическое представление торцового профиля;
• измерение распределительных валов и шлицев.
