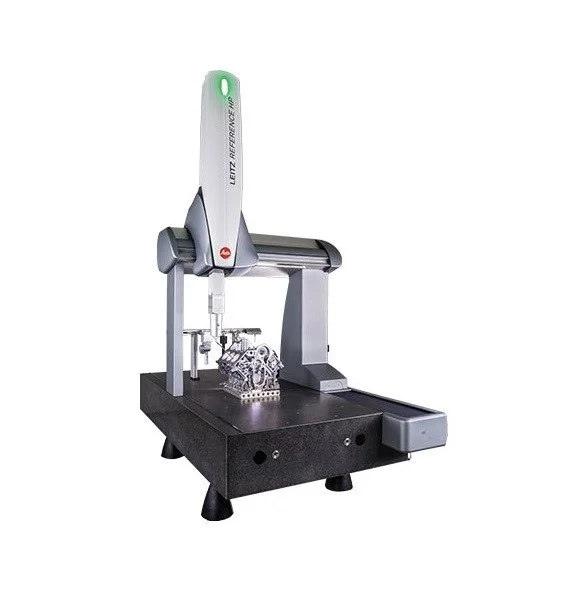

КИМ Leitz Reference HP

КИМ Leitz Reference HP обеспечивает быстрый, точный и малозатратный контроль размерных параметров деталей. Машина Leitz Reference, оборудованная измерительной системой марки LSP, способна обеспечить выполнение задач контроля качества в режимах одноточечных контактных измерений и высокоскоростного сканирования для профильных и контурных измерений.

Трехкоординатная измерительная система

КИМ Leitz Reference HP  - это экономичные КИМ сканирующего типа, предназначенные для решения сложных измерительных задач. Точность результатов измерений и универсальная применимость этой машины в основе обеспечена применением трехкоординатной измерительной системы.

При выполнении любой операции машина выполняет одновременные измерения на поверхности по координатам X, Y и Z и, автоматически, в перпендикулярном к поверхности направлении. Измерения выполняются без фиксации датчика по оси. Измерительный блок с датчиком касания располагается всегда перпендикулярно к поверхности детали – фактически в направлении по нормали к поверхности, которая определяется в каждой измерительной точке. Таким образом, отклонение держателя зонда от нормали может быть учтено расчетами и скомпенсировано.

Контроль зубчатых колес

Машину Leitz Reference HP совместно с программным обеспечением QUINDOS можно также использовать в качестве центра контроля зубчатых колес. Доступны более 30 пакетов программ измерений параметров и обработки данных для контроля прямозубых шестерен, конических, геликоидальных (червячных) шестерен, ступенчатых ЗК, спиральных дисков и червячных ЗК для винтовых компрессоров.
