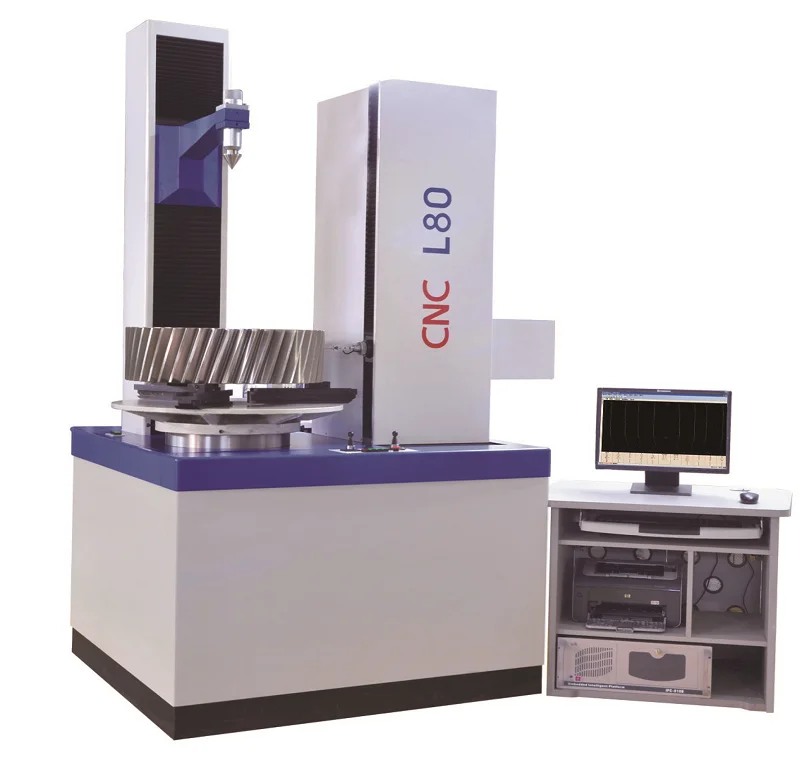

Измерительная система с ЧПУ CNC L80

Компактная конструкция с 4-осевой высокоточной стабильной системой измерений. КИМ снабжена линейным и угловым сервоприводами Heidenhain, высокоточными индуктивными датчиками TESA (для моделей L30/L45, 3D датчики - по запросу), а также направляющими качения.

ПО КИМ CNC L80 предназначена для проверки цилиндрических зубчатых колес. Опции модулей измерительных ПО включают пакеты программ для проверки червячной фрезы, червяка, червячной шестерни, прямозубых и конических шестерен со спиральными зубьями, и т.д. Возможна комплектация специальных расширенных измерительных функций.

Новая контрольная карта движения в системе ЧПУ и регулирование траектории двигателей DDR/DDL по замкнутому циклу.

Мощные измерительные функции: Необходимые измерительные задачи могут быть выбраны в соответсвии с измеряемым образцом. Программное обеспечение производит автоматическое измерение цилиндрических шестерен в соответствие с ISO1328 (GB/T10095、DIN3962、JIS B1702、AGMA-2000-A88).

Осуществляет проверку всех тестируемых значений таких как: профиль, отклонение по спирали на любом зубе в один установ. Диапазон оценки на проверяемой кривой выделяется мышкой, а скорость измерения также контролируется ПО. Цикл измерения автоматически контролируется микрокомпьютером.

Ввод визуальных параметров и различные форматы печати принтера - по заказу покупателя. Вычисление данных и испытательные таблицы обновляются в соответствии с обновлением измерительных параметров, функция сохранения средних значений для дальнейшего анализа - по запросу покупателя.
