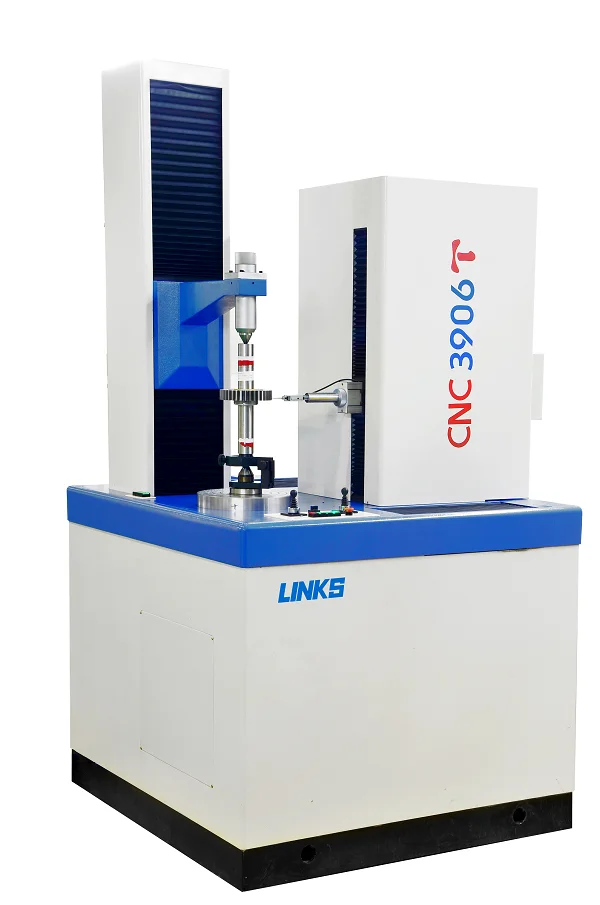

Измерительная система с ЧПУ CNC 3906Т

Принцип работы данного измерительного центра базируется на 4-х осевом измерении. Станок укомплектован надежными направляющими качения с большим количеством дорожек, линейными и угловыми немецкими сервоприводами. Система обеспечивает высокую точность и надежность измерений. При этом основной станок имеет компактную конструкцию.

КИМ широко применяется в автомобильной промышленности, станко-инструментальном производстве, измерительных лабораториях.

КИМ для проверки зубчатых колес с ЧПУ CNC 3906T выполняет очень широкий круг измерительных задач:

• проверка параметров зуба на цилиндрических шестернях (измерения прямого зуба, косого зуба: измерение стандартного модуля);
• проверка фасонных и гребенчатых фрез;
• проверка червячных и модульных фрез;
• контроль биения;
• проверка и измерение червячных валов и червячных шестерен, прямых и косозубых конических дифференциалов (опционально).

Система имеет мощный функционал программного обеспечения с простым и интуитивно понятным интерфейсом. ПО производит автоматический контроль цилиндрических шестерен в соответствии с ISO1328 (GB/T10095、DIN3962、JIS B1702、AGMA88). Измерительный центр имеет специальные дополнительные функции по измерению параметра – К, профиля бочкообразности Cα, и венца зуба Cβ.

• Полный цикл измерения параметров зуба, широкий спектр возможностей.
• Подсчет отклонений профиля зуба ( Fα, ffα, fHα), спиральное отклонение ( Fβ, ffβ, fHβ), отклонение шага ( Fp, fpk, fpt )
• Контроль биения (Fr).
• Возможно суммирование измеряемых параметров на зубе модульных фрез, профильных и гребенчатых фрез, червяков и червячных шестерен, прямых и косозубых конических дифференциалов, а так же для спиральных конических шестерен.
• Полностью автоматический измерительный цикл с высокой измерительной скоростью.
• Автоматическая проверка всех тестируемых значений: профиля, отклонения по спирали и по шагу, контроль биения в один проход.
