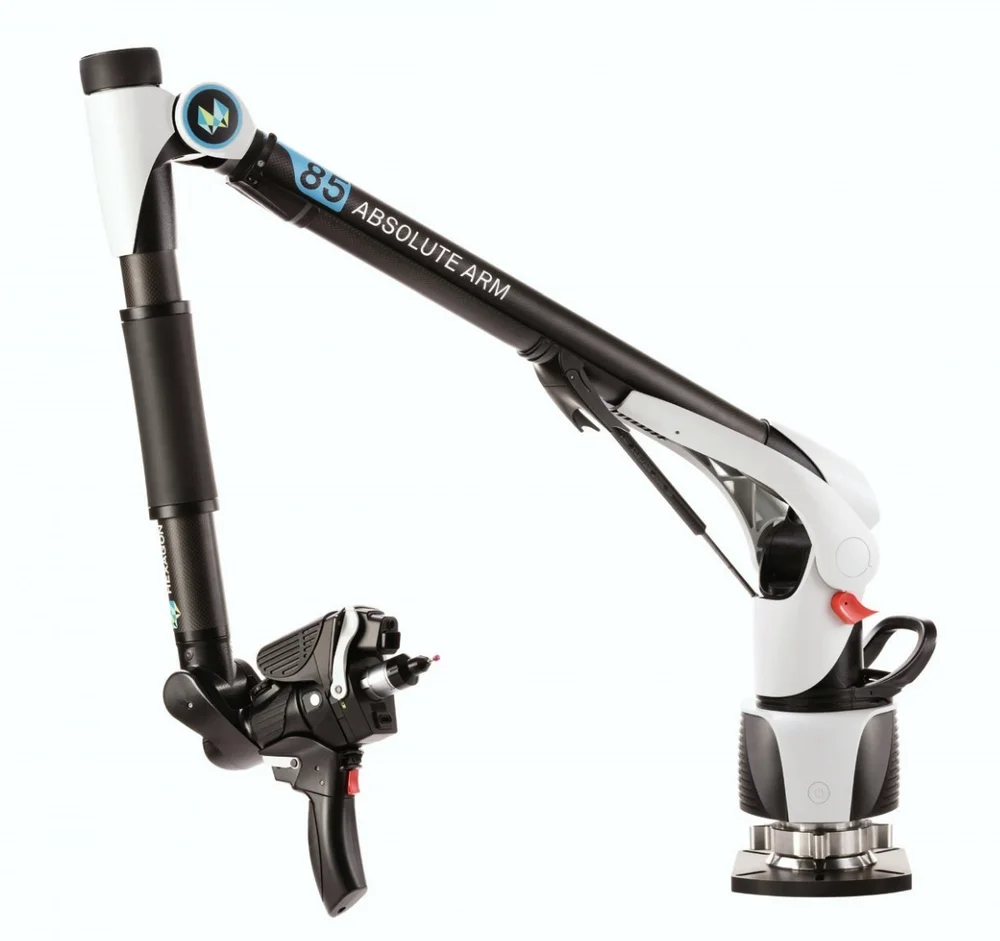

7-осевая измерительная рука Absolute Arm от Hexagon MI

У измерительной руки Absolute Arm 7-Axis уникальная модульная конструкция шарнира, имеющего захват изменяемой формы и размера, дисплей, отображающий органы управления и результаты измерений непосредственно в руки оператора, а также широкий ассортимент аксессуаров, от наконечников щупов до лазерных сканеров, для построения измерительных систем, предназначенных для специализированного применения.

Работа с 3D-сканерами и более 100 аксессуаров

Для выполнения контактных измерений имеется около 100 аксессуаров наконечников щупов, включая прямые, угловые щупы, контактные и инфракрасные датчики, имеющие различную длину и диаметры измерительных наконечников.

Другие функции включают разнообразные пакеты управления Control Pack, предоставляющих такие удобные функции, как беспроводная эксплуатация с использованием WiFi или измерение с полностью автономным питанием от батарей.

Работа с лазерным трекером

Мобильная система на базе измерительной руки и лазерного трекера для проведения высокоточных измерений на сверх больших объектах в единой системе координат. Позиционирование руки в пространстве и привязка к системе координат объекта осуществляется с помощью трекера.

• Высокая точность в сверхшироком пространственном объеме.
• Измерение труднодоступных деталей, не находящихся в прямой видимости трекера.
• Линейный размер рабочей зоны трекера: 160 м.
• Возможность использовать оба прибора для решения измерительных задач как совместно, так и по отдельности.

Эргономичный дизайн и простота измерений

Легкие и прочные конструкционные материалы облегчают перемещение манипулятора; то же делают рукоятки с неограниченным вращением в ключевых точках манипулятора и уникальная система противовесов Zero-G. Благодаря абсолютным датчикам манипулятор может настраивается и транспортируется без прогрева и калибровки – достаточно включить его и начать измерения.

Новый конфигурируемый модульный шарнир упрощает процедуры измерения, как при трехмерном сканировании, так и при контактных измерениях. Пистолетная рукоятка взаимозаменяема - всего имеется три различных типоразмера; она может также полностью сниматься вместе с трехмерным лазерным сканером для облегчения доступа к полостям и другим труднодоступным измеряемым областям.

Обеспечивается полная совместимость с ведущими программными пакетами. Это также относится к установленному на шарнире дисплею, который позволяет выбирать настройки и профили, находясь в точке измерения, а также контролировать выполнение и результаты измерений с помощью специальных интерфейсов метрологических программ. Все это применяется вместе с сигналами обратной связи с пользователем: тактильными, визуальными и звуковыми, которые позволяют полностью контролировать процесс измерения без необходимости постоянно смотреть на экран монитора.
