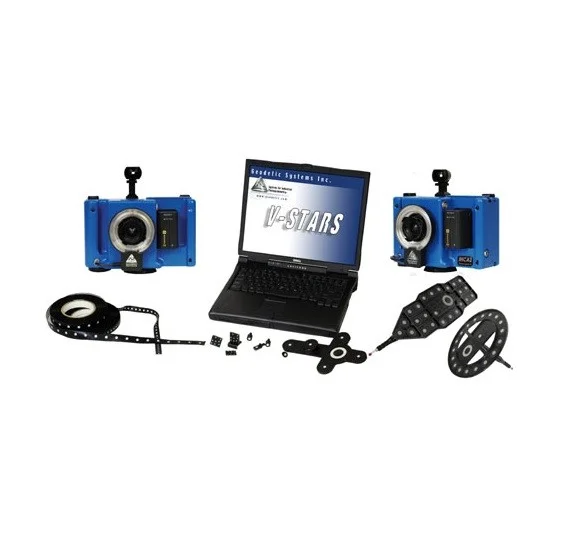

Фотограмметрическая система V-STARS/M8

В основе технологии системы V-STARS/M8 заложено одновременное использование нескольких камер системы V-STARS/S8. Система позволяет производить измерения с использованием наклеенных маркеров, спроецированных с помощью проектора Pro-SPOT точек или специальных щупов с различными наконечниками для мелких элементов. Изображения обрабатываются программой V-STARS для получения координат замеренных точек.

Для контроля измеряемый объект обклеивается единичными отражающими маркерами и специальными закодированными мишенями для сшивки снимков и получения облака точек. Если необходимо получить облако с большим количеством точек, то на объект с помощью PRO-SPOT проецируется частая сетка из ярких светящихся точек. V-STARS/M8 компактно упакована в кейсы, мобильна и невосприимчива к вибрации.

• Измерения с точностью от 10 мкм + 10 мкм/м, или 0,05 мм на 4 метрах;
• Контроль изделий в движении или во время механических деформаций, что дает возможность измерений на производстве, где недопустимы простои;
• Прочный металлический корпус камеры INCA3;
• Использование проектора PRO-SPOT позволяет измерить большой массив данных о геометрии изделий в виде облака точек;
• Оборудование комплектуется кейсом и может перевозиться в багажном отделении самолета;
• Цифровой носитель для сохранения изображений камеры INCA3 - карта памяти Compact Flash. Изображения могут быть также переданы через беспроводной интерфейс стандарта 802.11g.

Применение системы V-STARS/M8

• Контроль геометрии деталей и оснастки;
• Измерение поверхностей;
• Реверс-инжиниринг;
• Измерение вибрации и движения нестабильных систем;
• Тяжелое машиностроение, авиакосмическая отрасль, автомобилестроение, ядерная, гидро- и ветроэнергетика, производство радиолокационных антенн.
