Система ETALON X-AX LASERBAR для калибровки малых и средних КИМ

ETALON X-AX LASERBAR заменяет традиционные измерительные инструменты для калибровки малых и средних 3-, 4- и 5-осевых станков. Весь процесс выполнения объемной компенсации на 5-осевом станке занимает всего несколько часов вместо нескольких дней работы с традиционными инструментами.

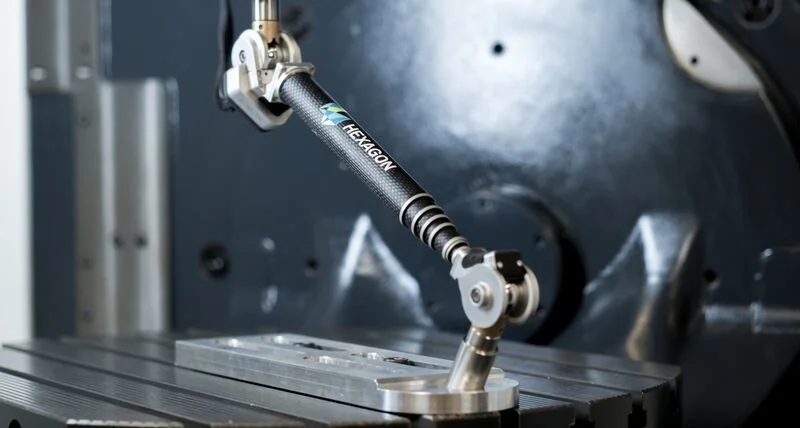

Основа системы X-AX LASERBAR - технология интерферометра, отслеживающая данные о позиционировании станка. Вся рабочая зона охватывается подвижной телескопической трубкой с лазером. Трубка нацеливается на отражатель с магнитным основанием для крепления. Это позволяет сохранять точность позиционирования при проведении измерений.

Быстрая и точная калибровка оборудования

Система повышает точность оборудования на 70%, работая с 21 геометрическим параметром. Она полностью заменяет обычный интерферометр, калибратор поворотных осей и систему ballbar.

Минимизация брака

Данные о погрешностях могут быть автоматически сформированы для систем контроля. Максимально быстрая обработка геометрических отклонений и результатов измерений доводит объем брака и количество деталей, требующих доработки, до минимума, тем самым оптимизирует производственный процесс.

Проведение объемной компенсации станков на производстве

С помощью специального ПО TRAC-CAL мы анализируем всю рабочую область станка, обеспечивая точность в 1 микрон. Система определяет отклонения в позиционировании, прямизне, ротационные отклонения и перпендикулярность осей. Также фиксируются данные по угловому позиционированию, осевому и радиальному смещению, колебаниям вращающихся осей, а также положение осей в системе координат станка.

Отчет по измерениям формируется программой по одному клику. Сама система мобильна и легко перемещается в транспортировочном кейсе одним человеком.
