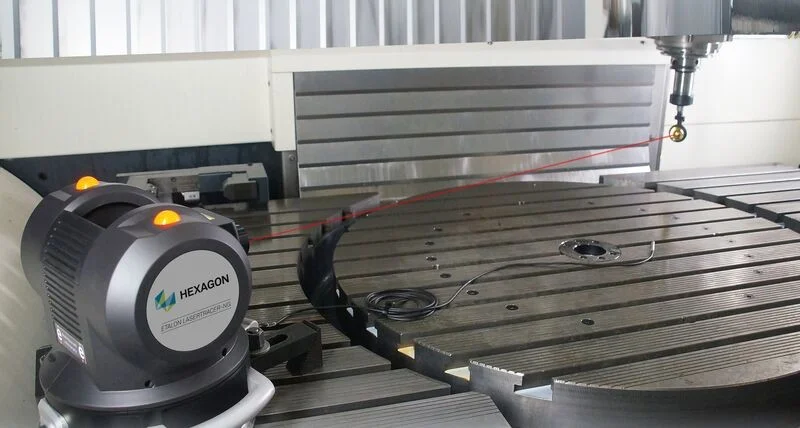

Система ETALON LASERTRACER-NG для калибровки габаритных КИМ

LASERTRACER автоматически отслеживает фактический путь станка во всем его рабочем объеме и передает высокоточные значения измерений программным пакетам TRAC-CAL и TRAC-CHECK, которые вычисляют и анализируют ошибки станка с субмикронной точностью. Основа системы LASERTRACER - интерферометр c эталонной сферой.

Высокие показатели точности измерений позволяют использовать систему для объемного контроля станков в авиа- и ракеростроении, энергетике, судостроении и т.п.

Точность измерений 0,5 микрон

LASERTRACER использует запатентованную технику измерения, которая полностью компенсирует механические погрешности линейных осей, осей вращения и поворота, обеспечивая центр вращения с беспрецедентной точностью. Точность измерений  0,5 микрон выдерживается на расстоянии до 30 метров.

Точная калибровка оборудования

LASERTRACER убирает влияние человеческого фактора на точность настройки КИМ и сложных ЧПУ-станков. Оператору необходимо только поместить LASERTRACER внутрь рабочего объема станка или рядом с ним, а затем установить отражатель на инструмент или датчик. Удобное программное обеспечение TRAC-CAL помогает оператору в процессе измерения определять систематические геометрические отклонения координатно-измерительных машин или станков. Сюда входят отклонения положения, прямолинейности, вращения (тангаж, рыскание, крен) и перпендикулярность осей друг другу.

Быстрая верификация оборудования

LASERTRACER вместе с ПО TRAC-CHECK в течение 30 минут определяет, соответствует ли станок техническим требованиям, нуждается ли он в обслуживании или калибровке. Автоматическая настройка лазерного луча по запатентованному методу значительно сокращает время измерения.

Минимизация брака

Максимально быстрая обработка геометрических отклонений и результатов измерений доводит объем брака и количество деталей, требующих доработки, до минимума, тем самым оптимизирует производственный процесс.

Проведение объемной компенсации станков на производстве

Наша компания предоставляет услуги по объемной компенсации станков на производстве с использованием системы ETALON LASERTRACER-NG. С помощью LASERTRACER и специального ПО мы анализируем рабочую область станка, обеспечивая точность в 0,5 микрон. Точность сохраняется на 20 м, что позволяет полностью охватить даже крупногабаритные станки.
