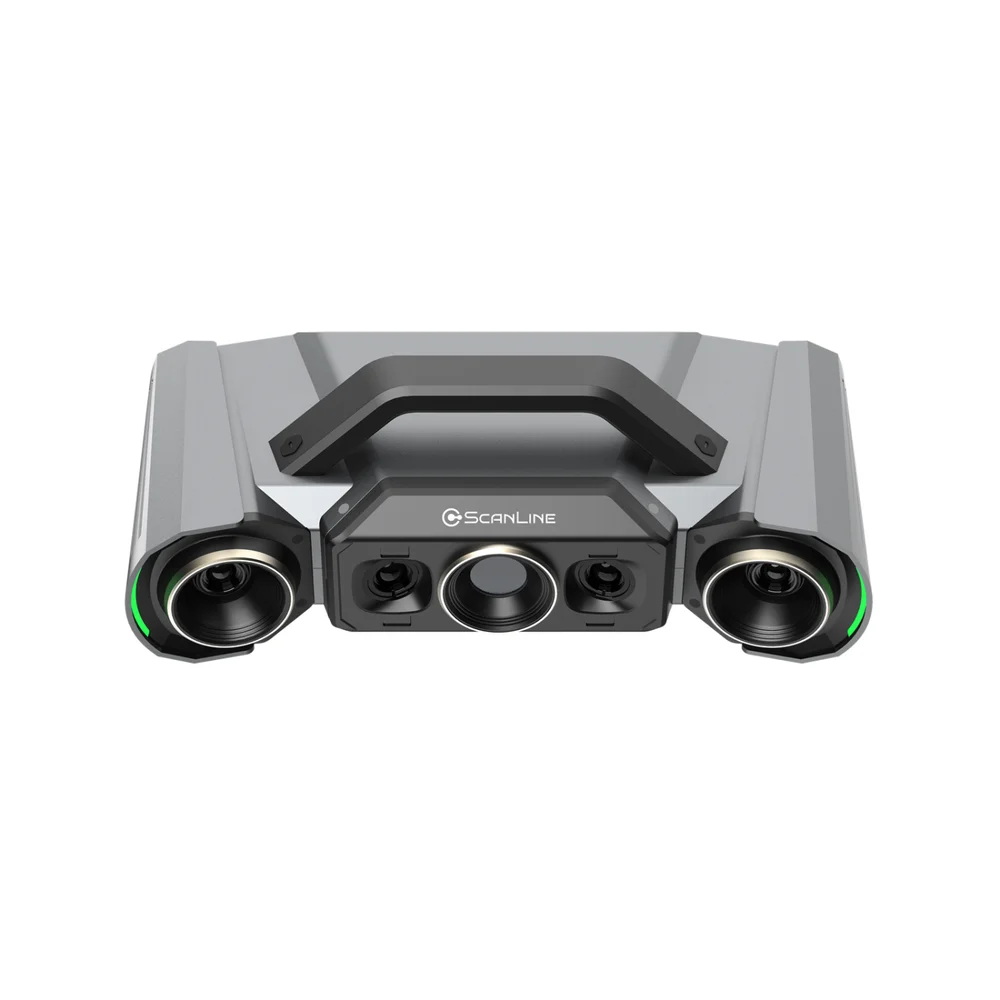

ScanLine StaticScan Q9 HD — стационарный измерительный комплекс для высокоточного контроля геометрических параметров, трехмерной инспекции и обратного проектирования. Оснащен оптической системой с четырьмя камерами (9 Мп), синей LED-подсветкой, двухчиповой платформой и адаптивной автоэкспозицией. Предназначен для работы с контрастными поверхностями, объектами сложной формы и прямой интеграции в роботизированные ячейки.

Ключевые технические преимущества

Высокая точность и детализация

• Предельная погрешность: от 0,004 мм.
• Разрешение (детализация): 0,03 мм (в малом диапазоне) и 0,06 мм (в большом диапазоне).
• Результат: прецизионная оцифровка изделий со сложной геометрической конфигурацией и микрорельефом.

Два рабочих диапазона сканирования

• Области сканирования: малая ($80 \times 50\text{ мм}$) и большая ($220 \times 150\text{ мм}$).
• Быстрая перенастройка: смена зон без ручной регулировки фокуса и диафрагмы.
• Автоматическая сшивка: ПО выполняет бесшовное слияние массивов данных, сохраняя баланс скорости и детализации.

Технология слияния данных MSF (Monocular-Stereo Fusion)

• Устранение «слепых зон»: комбинирование монокулярных и стереоскопических данных для сбора сплошного массива точек в скрытых пазах, глубоких углах и сложной геометрии.
• Высокая чистота облака точек: сниженный уровень цифровых шумов и отсутствие пропусков на острых кромках и сопряжениях.
• Стабильность измерений: повышает повторяемость результатов при выходном контроле отклонений.

3 режима работы

• Ручной: свобода манипуляций при оцифровке в компактном исполнении корпуса.
• Полуавтоматический: совместная работа со штативом и поворотным столом для высокой повторяемости и точности позиционирования.
• Автоматический: прямая интеграция с промышленными роботами для серийного контроля качества.

Интеграция в измерительные комплексы

• Сквозной автоматический цикл: бесшовное встраивание в измерительные системы — от бесконтактного сканирования до автоматической генерации аналитических отчетов о точности и отклонениях.
• Высокая скорость: захват кадра менее чем за 1 секунду.
